非接触式 セーフティドアスイッチ D40A-2 とは？

生産拠点のグローバル化はますます進んでおり、設置する装置は、仕向地ごとの要件を守る必要があります。
その上で、どのような製造工程でも安全を守り続けることも求められます。さらに、コスト面でもシビアな水準が求められます。

D40A-2はこれらの課題を解決するために生まれた、非接触式セーフティドアスイッチです。

PLe/カテゴリ4 の安全性と優れたコストパフォーマンスを両立
最大30台まで直列接続してもPLe/カテゴリ4を担保できます。さらに、セーフティコントローラの診断機能によりD40A-2の設計をシンプル化し、コストの最適化にも貢献します。

幅広い装置に対応する耐環境性能

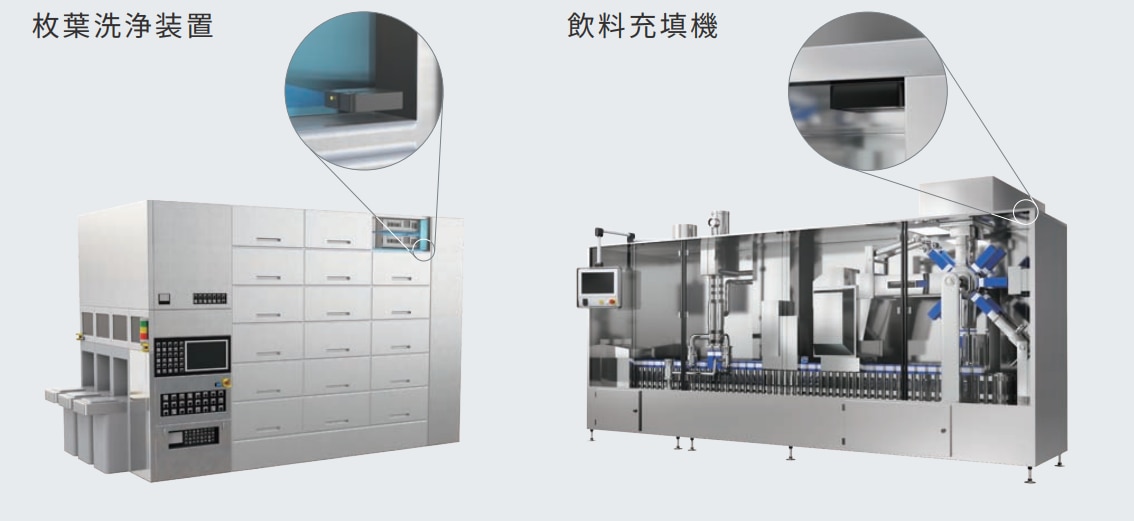

使用温度範囲は-25～+70℃で、厳しい温度環境にも対応します。さらにIP66/IP67の保護構造とEcolab認証により、洗浄工程やクリーン環境が必要な装置にも適しています。

グローバルで幅広く適用できる検出技術と補助出力タイプ
磁気検出を採用した電子式スイッチにより、扉をゆっくり閉じた場合でも安定検出が可能です。電波法の制約を受けにくく、PNP/NPN対応で地域ごとの設計慣習にも対応します。

※「PLe/カテゴリ4」とは、機械安全規格における最高水準の安全性能を示す指標です。高い安全性が求められる設備にも対応できる性能を備えており、幅広い安全対策用途に適用可能です。

安心の認証ラインナップ

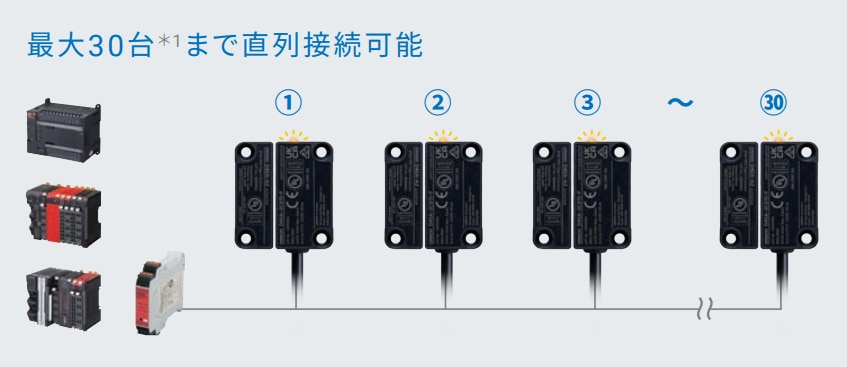

＊1. 最大接続台数は、G9SX-NS/NSAは3 0台、G9SPは1 5台または 3 0 台 、N X シリーズセーフティコントロ ーラ、NX-SIH400 は 1 ユ ニットあたり20台。（1端子最大10台）

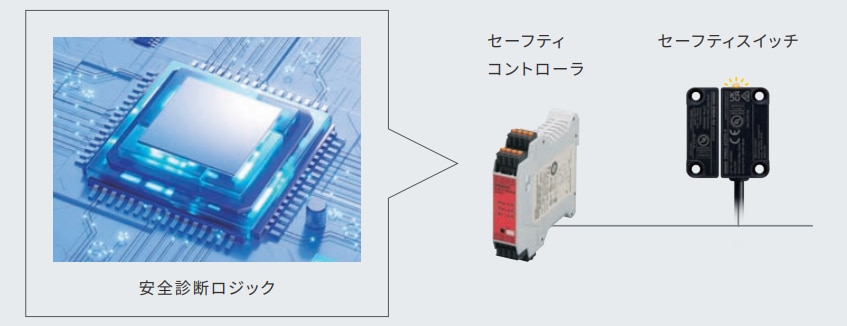

セーフティコントロ ーラが診断機能をもつことにより、D40A-2の設計のシンプル化とコストの最適化を実現しました。

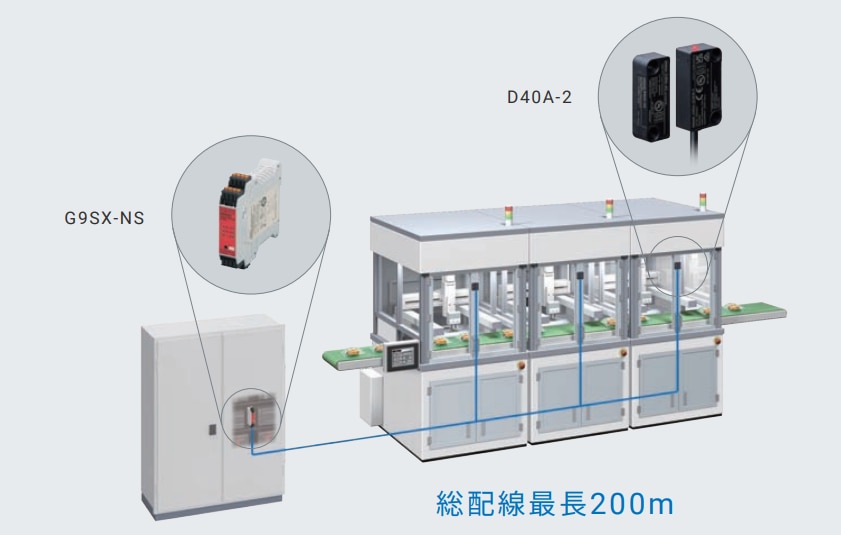

総配線長最大200mの優れたケーブル延長性＊2で、自由度の高い配線引き回しを実現します。

＊2. 詳細は、各種セーフティコントローラとの配線をご確認ください。

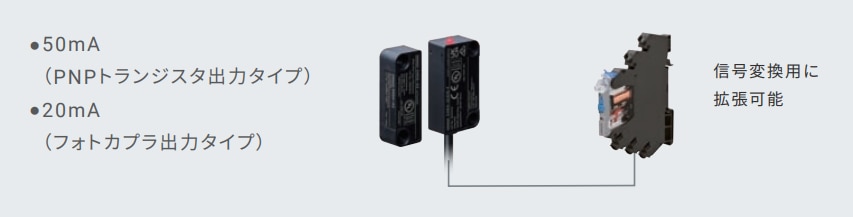

出力容量アップによりリレーの駆動も可能 。補助出力＊3の使い方が広がります

＊3. 補助出力の仕様をご確認の上、駆動可能なリレーを選定してください。補 助 出 力を単独で安全機能として使用することはできません。

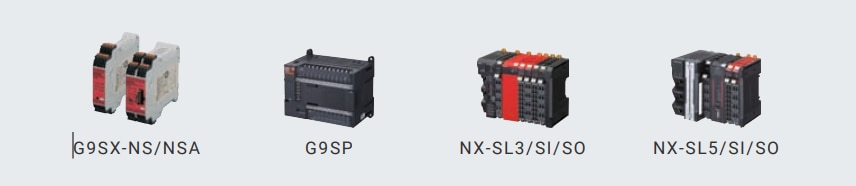

シンプルな安全インターロックから、多軸制御が必要な大型装置まで対応するセーフティコントローラと接続できます。

－25～＋70℃までの幅広い温度環境に対応 。厳しい温度環境を有する装置に対応します。

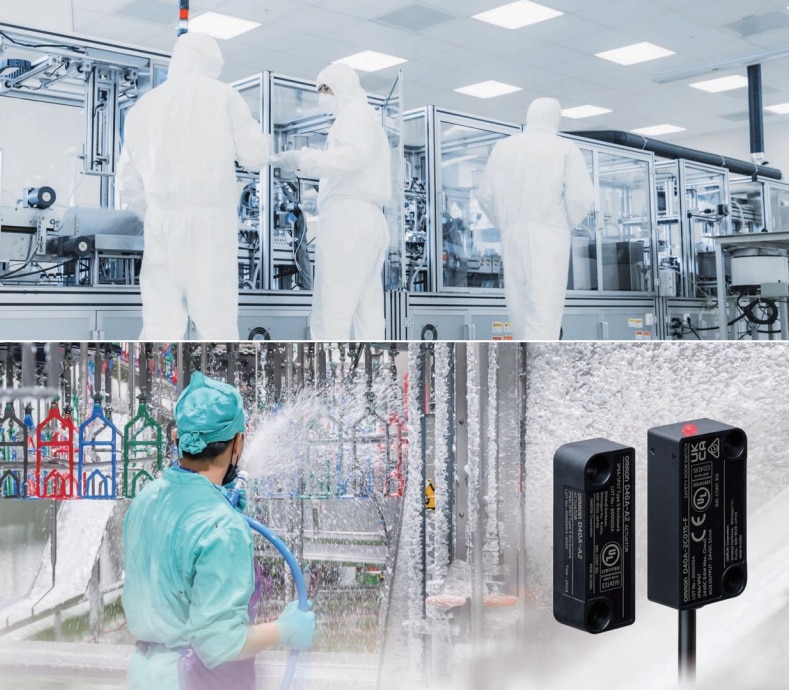

IEC 60529に基づくIP66およびIP67に対応。強い噴流水での洗浄に加えて薬品洗浄環境でも使用できます。耐 薬 品 性 は Ecolab 社から認証を取得しています。
（中性、アルカリ性が対象）

IEC 60529（保護構造）の詳細は以下をご参照ください。
・ 保護構造について（IEC 60529）　　https://www.fa.omron.co.jp/product/cautions/information/info_protection.html

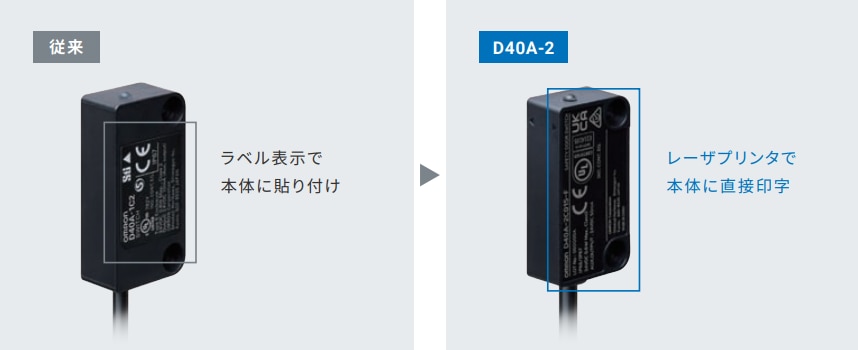

樹脂外装、樹脂充填、ラベルレスにより発塵や異物混入リスクを徹底的に低減しています。

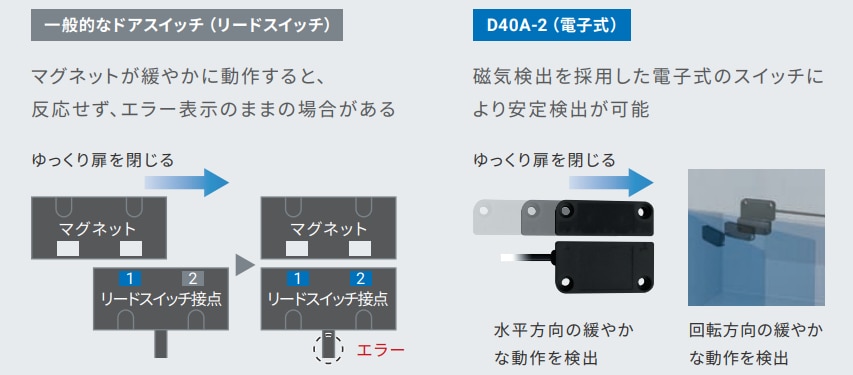

D40A-2なら扉をゆっくり閉じた場合でも安定した検出が可能です。

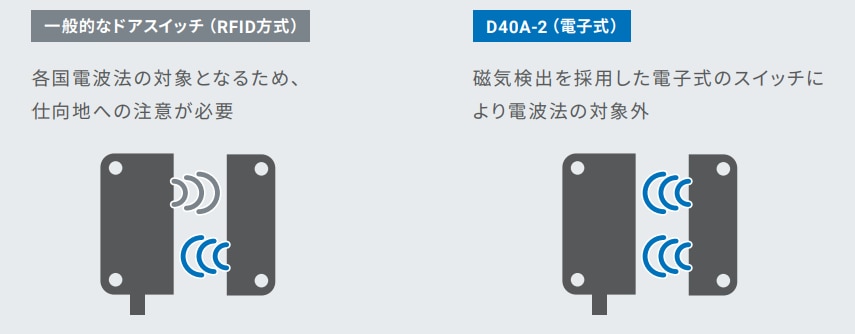

仕向地に対して電波法の制約を受けず安心してご使用いただけます。

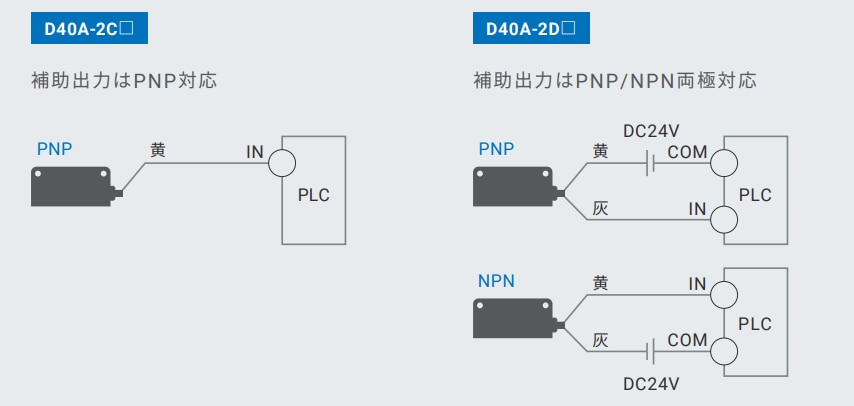

D40A-2なら地域ごとの設計慣習に対応。PNP/NPNどちらも取り揃えているため、お客様のさまざまなアプリ・装置に合わせて対応することができます。
