外観検査の自動化を実現！導入する方法や成功するためのポイント

近年、製造業では外観検査の自動化が急速に進んでいます。従来は作業員の集中力や経験に依存していた検査を、カメラ・センサ・AI画像解析で標準化し、精度と効率を両立させることが可能です。

本記事では、自動化の仕組みやメリット・課題、導入手順や成功のポイントを解説します。

外観検査の自動化とは

外観検査の自動化は、カメラやセンサ、AIを用いて、製品表面の傷や欠陥を判定する仕組みです。

従来の目視検査では、精度が作業者の集中力や経験に左右され、検査結果にばらつきが生じやすいという課題がありました。

自動化することで、検査精度の安定化が図れるほか、業務の属人化を防ぎ、再現性や生産効率の向上にもつながります。

自動化のメリット・デメリット

外観検査の自動化には、メリット・デメリットの両面が存在します。

メリット

外観検査を自動化するメリットは、次の3つです。

• 検査精度の安定化

• 人手不足の緩和

• 生産性向上

外観検査を自動化すると、検査精度が安定します。人間による検査では疲労や経験差によって判定にばらつきが生じますが、自動化することで判定精度を維持しやすくなります。

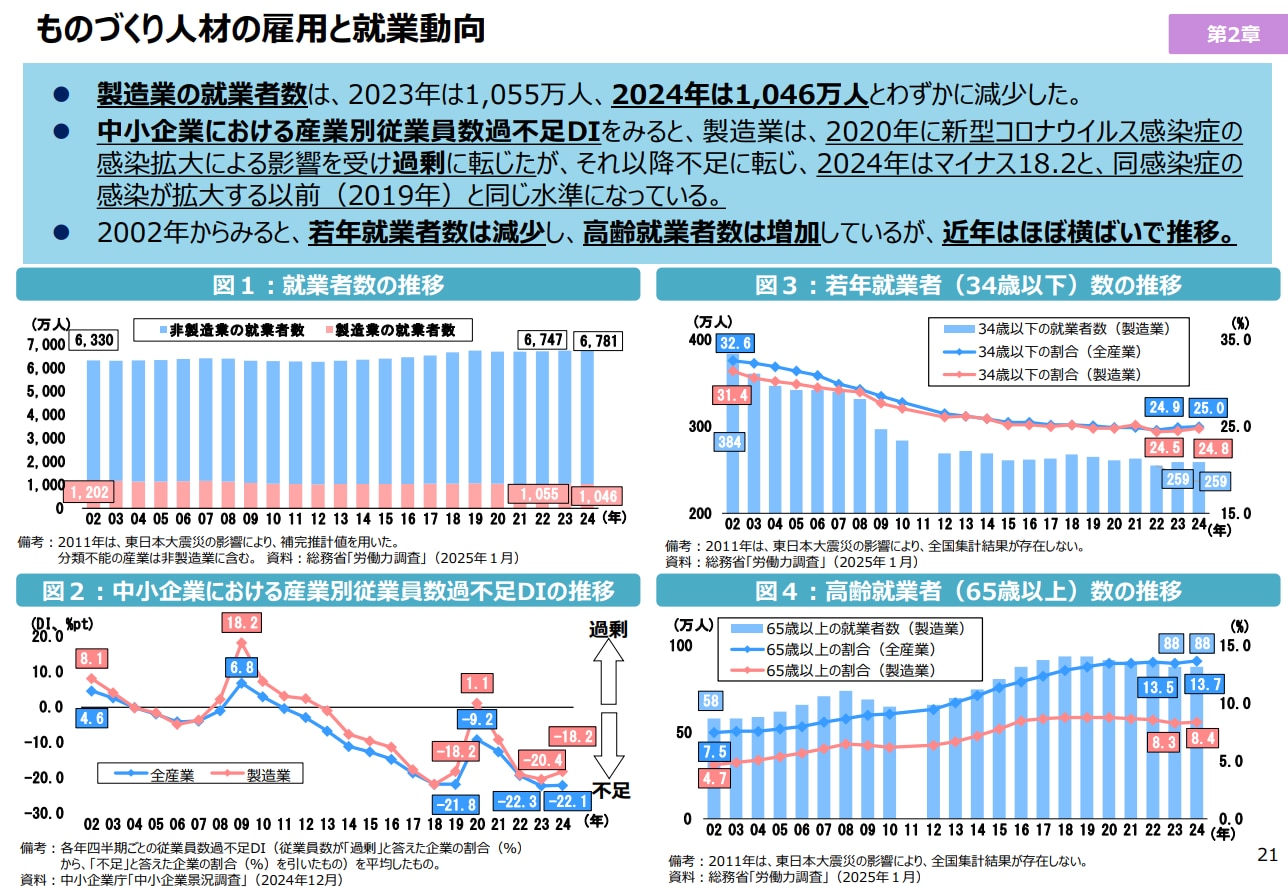

経済産業省が公表している『2025年版 ものづくり白書 概要』によると、製造業の就業者数は2023年の1,055万人から2024年には1,046万人へとわずかに減少しており、人手不足の深刻化が懸念されています。

画像引用元：『2025年版 ものづくり白書 概要』

そのため、生産工程の自動化や省人化への取り組みが求められています。加えて、生産性向上も利点のひとつです。

出典：経済産業省『2025年版 ものづくり白書 概要』

デメリット

自動化を行うと、次のような課題も生まれます。

• 導入コストの高さ

• 導入・運用の難易度

• 継続的なAIの学習・改善

外観検査の自動化には、機器・ソフト・周辺環境の整備を含む初期投資が必要です。企業規模や経営状態によっては、負担になりかねません。ただし、IT導入補助金等の活用やPoCを経た段階導入により、負担を軽減することはできます。

また、システムの運用には技術・知識が必要です。特にAIを活用した自動化では、十分な学習データによる学習や改善も重要になります。

外観検査における技術の進化

外観検査の自動化技術は、時代とともに進化しています。次の順番で、技術進歩の流れを抑えましょう。

①画像処理技術の発展

外観検査の初期段階では、明暗差を利用したルールベース型の画像処理が中心でした。しかし、ルールベース型処理は照明条件や製品個体差に左右されやすい欠点があります。このような欠点から、誤検出や見逃しが散見されました。

少し時代が進むと、テンプレートマッチングやエッジ検出など、高度なアルゴリズムが登場します。精度は一定程度向上したものの、複雑な形状や微細な欠陥の検出精度には問題が残っていました。

②AI・ディープラーニングの導入

外観検査技術の大きな転換点となったのが、AIとディープラーニングです。検知が難しかった曖昧なパターンも、大量の良品・不良品データを学習することで検出精度を高められるようになりました。

微細なキズや異常な模様、複雑な材質の差異など、人間の熟練検査員が経験的に判断していたケースでも、代替が可能となっています。

③IoT・クラウド連携

近年は、IoTやクラウドとの連携によって、検査データの大規模な蓄積が実現しました。製造ラインごとに取得した検査データをリアルタイムで収集し、クラウドに蓄積することで、全社的なAIの精度向上が可能です。

外観検査は、従来の検査工程から脱却し、スマートファクトリーの中核を担う仕組みへ進化しています。AIやクラウド分析を組み合わせることで、生産性向上や設備の安定稼働、予防保全の高度化も可能です。

自動化の導入方法

外観検査の自動化を導入するには、次の手順を踏むことになります。

①現状分析と要件定義

最初に、現場課題を具体的に把握することが重要です。不良が多発している工程や検出が難しい欠陥の種類を洗い出し、必要とされる精度や検査スピードなどの要件を明確に定義します。また、AI導入時には 、検査スピード・スループットの要件定義が必要です。

②技術選定

要件が決まったら、技術選定が必要です。ルールベースの画像処理で十分な場合もあれば、ディープラーニング型AIが求められるケースもあります。

また、AI導入では良品・不良品データの確保が必須になります。加えて、カメラの解像度や照明設備の性能も検出精度に直結するため、現場環境に即した選択が求められます。

③データ収集と学習

AIを用いた外観検査では、良品・不良品データの「量」と「質」が検出精度を左右します。不良サンプルは発生頻度が低く、不足しがちなため、代表性のあるデータ設計とクラス不均衡への対策が不可欠です。

現場では、疑似欠陥の作成や合成データの活用、教師なし・弱教師あり学習といったアプローチで不足を補います。偏りを抑えて学習させることで、再現性を高める試みです。

④PoC（概念実証）

本格導入の前段階として、小規模なPoC（試験運用）を行います。実環境データを用いて、検出精度・処理スピード・運用負荷を体系的に確認するのが重要です。

PoCで合否基準（精度しきい値、ライン適合、保守性）を満たしてから、段階的に導入するのがリスク低減に有効です。

⑤本格導入・運用

PoCで有効性が確認できた段階は、本格導入・運用が可能です。導入時は、検査ライン全体に適用するか、一部工程から始めるかを判断することになります。

導入後は、定期的な精度確認と再学習が不可欠です。AIモデルは時間経過によりデータ分布の変化（データドリフト）で性能が低下するリスクがあるため、継続的な監視体制とモデル更新が必須です。

⑥拡張と最適化

運用が定着した後は、複数ラインや他工場への展開も可能です。クラウドやIoTにより、検査データを一元管理することで、横展開や工場間での情報共有を効率化できます。

ただし、別ライン・拠点での導入時は、標準化やセキュリティ確保が必須です。国際規格やガイドラインに適合しているか確認のうえ、導入を進めます。

外観検査の自動化を成功させるポイント

外観検査の自動化を成功させるには、次のポイントを抑える必要があります。

運用体制を設計してから導入する

外観検査自動化は、継続運用が前提です。専任担当者や改善チームを任命し、運用体制の整備が必要になります。

また、AIのデータドリフトや設備条件の変化を考慮すると、定期的な精度検証や再学習は欠かせません。導入は、担当者やチームの業務を見直し、定期的なチェック体制を確保してからになります。

生産タクトタイムとの整合性

検査処理のスピードが生産ラインのタクトタイムに追いつかない場合、工程全体が遅延します。生産タクトタイムとは、製品を1つ完成させるために必要な時間です。生産スピードと検査スピードのバランスを取り、工程間の待機時間やムダを削減します。

照明・撮影環境を固定化する

外観検査では、照明条件が精度に影響します。明るさや角度が変動すると、誤検出や見逃しが増えるため、照明環境の標準化・固定化が必要です。常に一定条件で撮影できるよう、工場内の設備配置や、照明の増設が求められます。

良品・不良品データのバランス確保

AIを用いた外観検査では、不良サンプルの学習も必要です。良品と不良品のクラス不均衡を避けるため、両方をバランスよく学習させます。疑似欠陥の作成や合成データ、少数派の増強などで、再現性の担保が可能です。

「検査対象」と「不良定義」を明確にする

何を検査し、どの状態を不良とみなすのかは、仕様として明文化する必要があります。定義が曖昧だと、判定基準がぶれ、モデル更新時の整合性も保てません。

学習データ作成・モデル評価・運用手順には、仕様を反映させ、要件を満たすようにします。運用中は、製品や環境の変化に応じた定期的な見直しも不可欠です。

最初から「完全自動化」を目指さない

自動化の複雑性は、製品や工程によって難易度が異なります。まずは、半自動で人と機械を協働させ、合否の閾値設計・処理能力・運用負荷を見極めるのが有効です。完全自動化には、段階的に移行することを推奨します。

まとめ

本記事では、外観検査の自動化について、次の内容を解説しました。

• 外観検査の自動化とは

• 自動化のメリット・デメリット

• 外観検査における技術の進化

• 外観検査の自動化を導入する方法

• 自動化を成功させるポイント

外観検査の自動化は、品質保証と生産効率の両立に有効です。ただし、導入には明確な要件定義やデータ収集、PoCを含めた慎重なプロセスが必要になります。また、運用体制の構築や、改善活動の継続も欠かせません。
